工艺魔方部署

本文档介绍 工艺魔方（Workflow Canvas，简称 WFC）在控制柜上的部署流程，包括运行环境安装、服务部署和 License 获取。

1 运行环境安装

将 WFC 压缩包移动至根目录并解压。

1.1 安装 Docker 与 Docker Compose

WFC 压缩包解压后位于 /root/WFC/ 目录下，包含以下文件：

  1. docker-20.10.7.tgz — Docker 离线安装包
  2. docker-compose-Linux-x86_64 — Docker Compose 二进制文件
  3. docker.service — Docker 系统服务文件
  4. docker-compose.service — Docker Compose 系统服务文件
  5. install-wfc-env.sh — 一键安装脚本
  6. deploy-aubo-image.sh — WFC 容器部署脚本

进入 WFC 目录并运行安装脚本：

cd /root/WFC
chmod +x install-wfc-env.sh
sudo ./install-wfc-env.sh

该脚本会自动完成以下操作：

  1. 解压 Docker 二进制文件并安装到 /usr/local/bin/，建立软链接到 /usr/bin/
  2. 注册 Docker 为系统服务
  3. 安装 Docker Compose 并建立软链接
  4. 配置 Docker Compose 系统服务并启用开机自启
  5. 启动 Docker 服务并设为开机自启
  6. 验证安装结果，输出 Docker 和 Docker Compose 版本
  7. 自动调用 deploy-aubo-image.sh 部署 WFC 容器

安装完成后输出如下信息：

Docker 版本：Docker version 20.10.7, build bff
Docker Compose 版本：Docker Compose version v1.28.2

1.2 检查服务状态

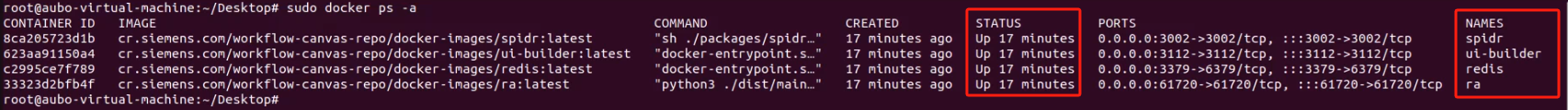

sudo docker ps -a

所有服务状态显示为 Up，说明部署成功：

Docker服务状态

2 获取 License

以上步骤均无报错，说明所有服务已正常安装和启动。接下来获取 License 以激活服务。

  1. 找一台安装了浏览器（Chrome、Edge 等）的电脑，确保该电脑与 AUBO 控制器在同一局域网中。

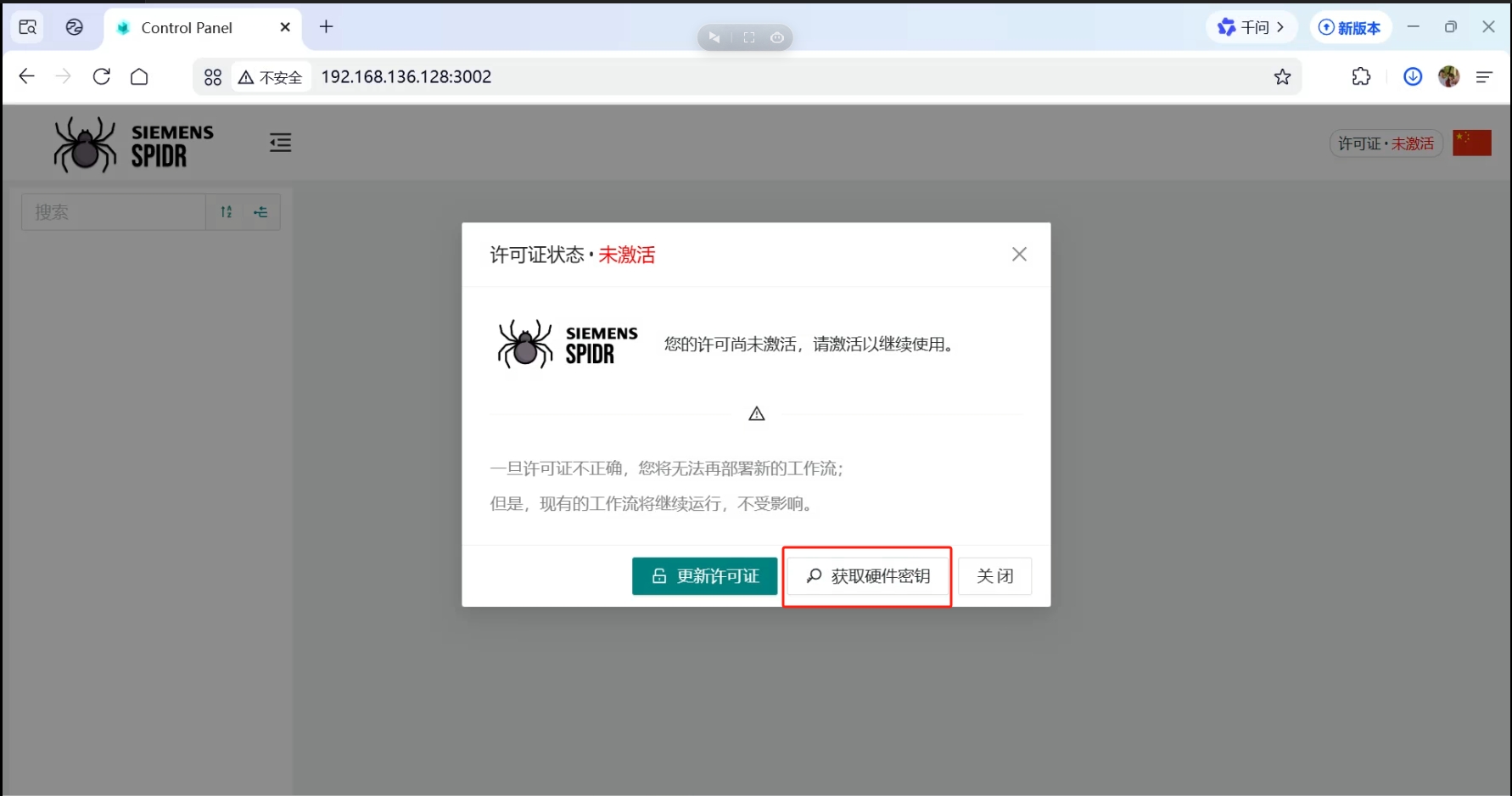

  2. 在浏览器中输入 AUBO控制器IP:3002，进入 License 界面。

  3. 点击 Get Hardware-Key 按钮，下载 spidr.key 文件。

License界面

  1. 将下载好的 spidr.key 发送给工艺魔方的接口人。

  2. 接口人返回 License 文件后，在 License 界面中上传该文件。

  3. 当显示 License Status: Active 时，表示服务已可正常使用。
