系统备份和还原教程

目前仅有源控的主板支持备份和还原功能,已知控制柜类型为:新C控制柜

1.下载 Xubuntu 系统

参考 https://docs.aubo-robotics.cn/application_notes/08-aubope-upgrade-arcs/ Xubuntu安装流程

2.修改主板BIOS的配置

备份或还原操作前,需要确认主板中的此项配置是否使能。

  1. 开机时不停按 Delete 键进入 BIOS 设置界面。

  2. 使用方向键进入 Advance 菜单,选中 OS Backup And OS Recovery,按回车将其设置为 Enabled。

    image-20230814190410552

  3. 设置完成后,按 F10 保存并重启电脑。

    image-20230814201913070

3.新建FA32硬盘分区

  1. 准备 U 盘启动盘和键盘鼠标,启动盘制作参考: https://docs.aubo-robotics.cn/application_notes/08-aubope-upgrade-arcs/

  2. 设备关机,将启动盘(U 盘)插入控制柜

  3. 开机时持续按 F7,进入启动项选择界面。

    使用方向键选择以 UEFI: 开头的启动项(名称可能不同),按回车。

    image-20231117170706676

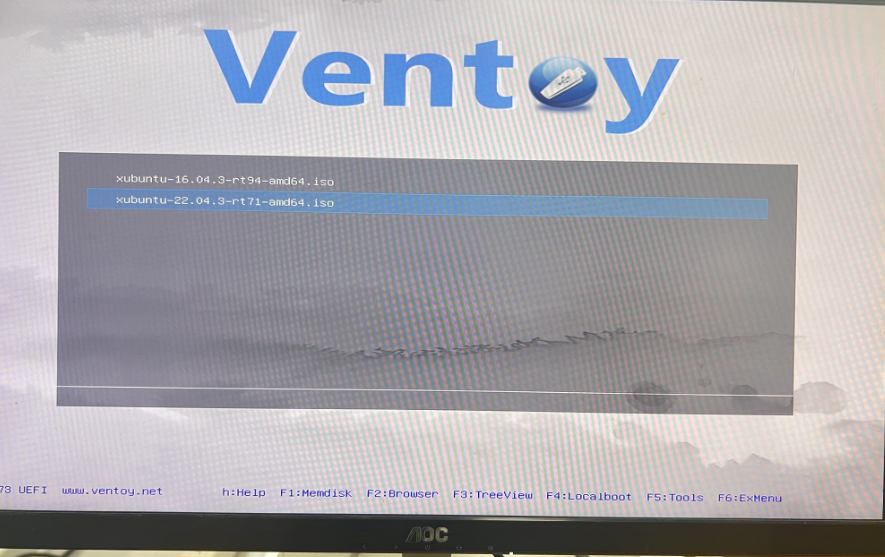

    等待页面跳转,选择系统盘中任意镜像文件,按回车

    image-20250516180049026

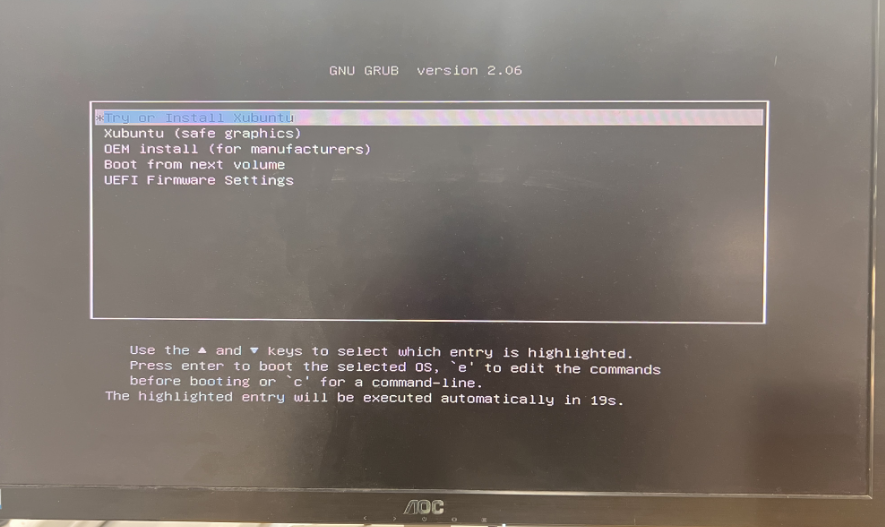

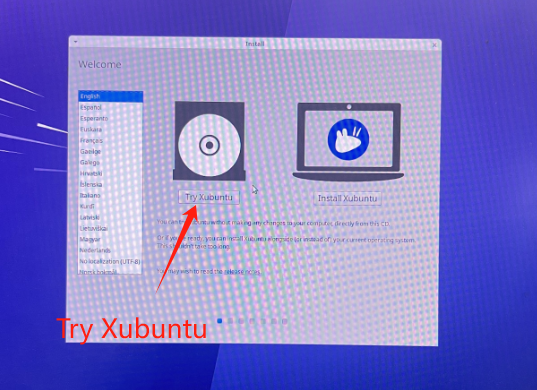

  4. 跳转后选择 Xubuntu 启动方式,例如:

    Try Xubuntu或者Try or install xubuntu,回车进入系统

    image-20250516180151906

    image-20250516180307461

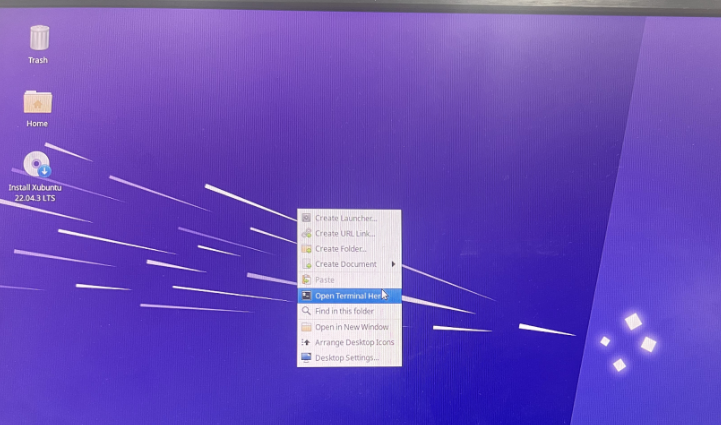

  5. 系统加载后,桌面右键(或长按屏幕)选择 Open Terminal Here 打开终端。

    image-20250516180413464

  6. 终端输入 sudo gparted 命令启动分区工具:gparted

    image-20230814135641302

  7. 在 gparted 中,找到空闲空间最多的磁盘分区,右键选择 Resize/Move

    image-20230814155304841

  8. 设置

    • free space preceding (MiB) 设为 0
    • free space following (MiB) 设为 20480(20GB,或根据需要)
    • 点击 Resize/Move

    image-20250516180553749

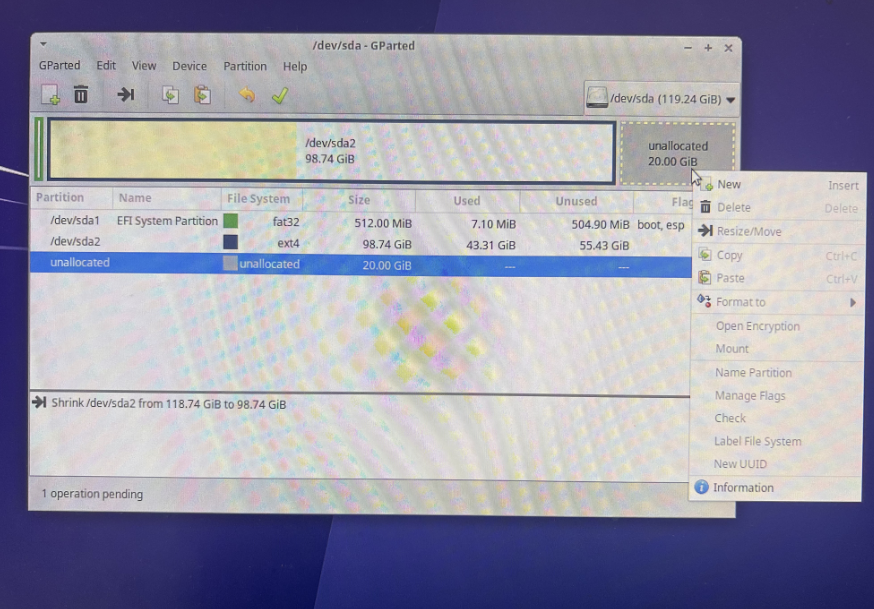

  9. 完成后,会出现未分配的空间(20GB),右键点击该区域,选择 New

    image-20250516180702565

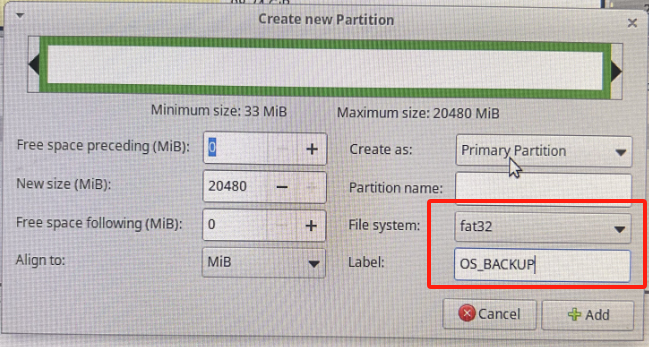

  10. 文件系统选 FAT32,标签设为 OS_BACKUP,点击 Add

    image-20250516180844742

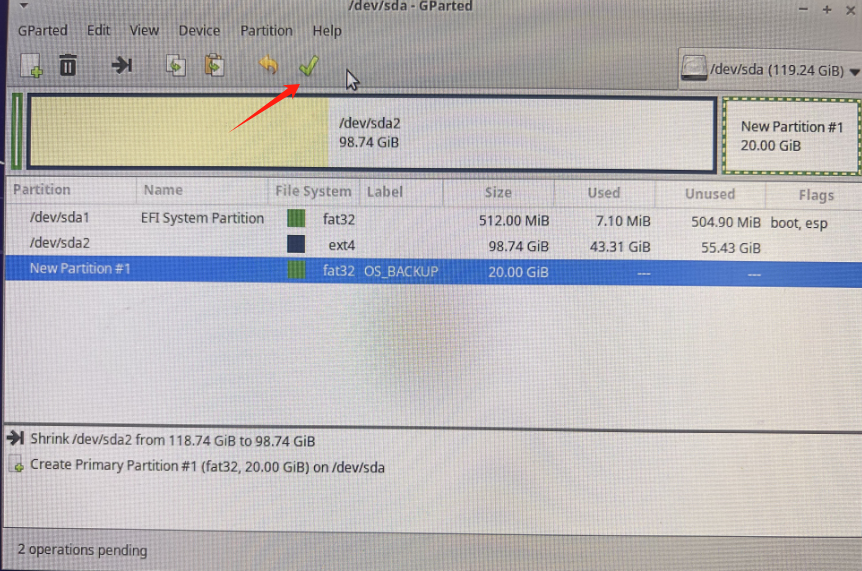

  11. 点击绿色对勾按钮(✅)应用更改。

    image-20250516181200948

    弹窗中点击 Apply,等待分区完成。

    image-20230814161713835

    分区完成后点击 Close,退出 gparted 并重启设备。

    image-20230814161748724

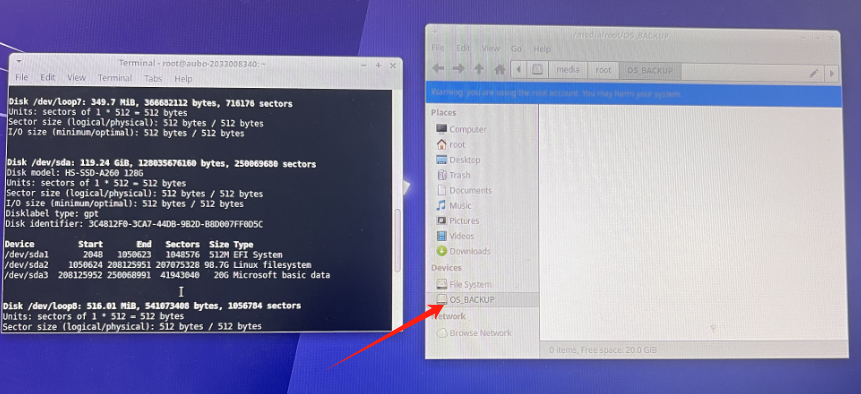

  12. 正常关机后拔出启动盘。开机进入系统,终端输入 fdisk -l 查看分区;OS_BACKUP 即为新建的备份分区。

    image-20250516181310922

4.配置 OS_Backup 分区系统

  1. 下载 backup_osnew 文件。将文件夹内部的内容拷贝至我们新建的 OS_Backup 分区内,分区内容如下。

    下载地址:https://download.aubo-robotics.cn/3rd-party/Backup_osnew.zip

    image-20231117174620621

  2. 了解硬盘分区对应关系。打开终端输入fdisk -l ,确认需要备份的分区如下图所示。

    注:一般建议备份 EFI 分区,linux 系统分区,swap 交换;如果不清楚可以全盘备份。

    image-20230814170149886

  3. 修改备份和还原的脚本文件。主要是配置 OS_Backup/EFI/boot 目录中 backup.cfg 和 restore.cfg 两个脚本。

  4. OS_Backup/EFI/boot/backup.cfg 文件中,下图红体部分表示即将备份sda1 sda2 sda3 这三个分区,从 sda4 分区启动。

    image-20230814184938981

  5. OS_Backup/EFI/boot/backup.cfg 文件同理,修改以下内容。

image-20230814185039903

5.系统备份步骤

  1. 确保BIOSAdvance选单中,OS Backup And OS Recovery选项为使能(Enabled)状态,如图所示。

    image-20231117180343468

  2. 按下电源按钮,不停敲击 Delete 键进 BIOS界面,进入 BIOS 界面后按组合键 Alt + F3会出现如下画面,敲回车键确认。

    image-20230814202015180

  3. 电脑自动重启后开始备份,出现如下画面后不需要在进行任何操作,系统自动开始备份,备份完成后自动重启进系统。

    image-20230814202529480

6.系统还原步骤

  1. 确保BIOSAdvance选单中,OS Backup And OS Recovery选项为使能(Enabled)状态,如图所示。

    image-20231117180343468

  2. 按下电源按钮,不停敲击 Delete 键进 BIOS界面,进入 BIOS 界面后按组合键 Alt + F4会出现如下画面,敲回车键确认。

    image-20230814202445881

  3. 电脑自动重启后开始还原,出现如下画面后不需要在进行任何操作,系统自动开始还原,还原完成后自动重启进系统 (还原时间大概在5~10 分钟,取决与硬件配置,SSD 还原时间会比机械 HDD 短)

    image-20230814202553038

7.使用按钮还原操作

  1. 确保BIOSAdvance选单中,OS Backup And OS Recovery选项为使能(Enabled)状态,如图所示。

image-20231117180343468

  1. 控制柜关机状态下,用笔尖(尖锐物体)长按还原按钮不松手,此时按下开机键进行开机,待看到开机动画后松开还原按钮,系统自动开始还原,还原完成后自动重启进系统。


image-20231117182244572

工控机开机

如果到手的是工控机,则操作以下步骤进行开机。否则忽略此操作即可

工控机外接电源12V、2A环境进行供电。默认状态下供电后工控机并非自启动;如果观察到信号灯未高亮,则需要手动对开关端口进行短接。短接端口如下图所示。

image-20230814133542165
