碰撞阈值测试数据采集方法
1 开始前准备
将 碰撞阈值轨迹抓取工程 全部拷贝至控制柜的
/root/arcs_ws/program

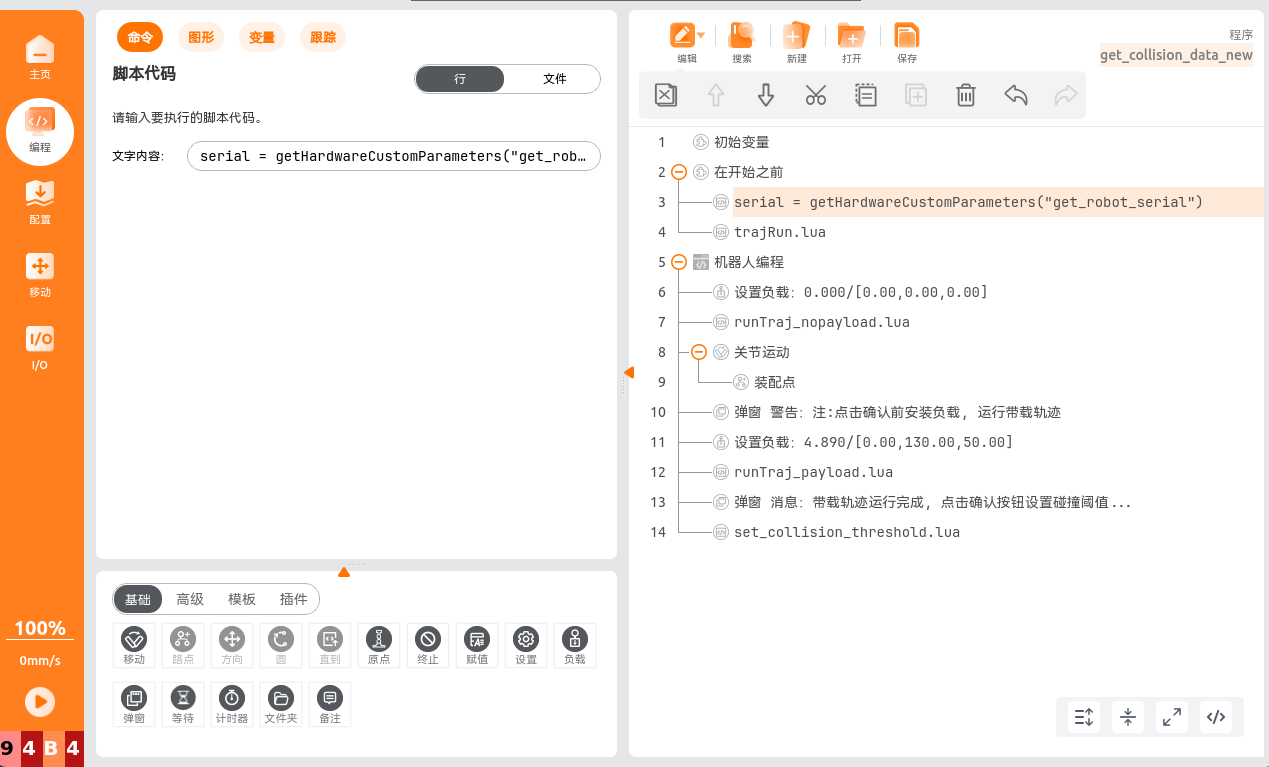

中打开 arcs 软件并成功上电松刹车后 ,选择编程——打开——确认,找到
get_collision_data.pro
工程文件,并打开。
2 轨迹数据记录工程执行
(1) 关闭碰撞检测,路径: 【配置】> 【碰撞】
(2) 工程运行前先设置合适的装配点位,方便安装负载,并在第11行设置负载参数
(3)首先运行空载轨迹, 第一阶段运行后机械臂会移动到装配点位,待示教器弹出 安装负载 等字样再进行工件装配操作,操作完成后点击弹窗中的【确认】按钮,继续运行
- 负载选型: 选择质心在y、z方向上都有偏置的负载(如下图示例)
(4) 带载轨迹运行完之后示教器界面弹出 设置碰撞阈值 等字样,待机械臂静止后点击弹窗中的【确认】按钮
3 碰撞阈值验证
(1)数据校验
- 工程运行之后,数据会保存在 '/root/.arcstest/collision_traj_temp/<机械臂型号><机械臂序列号>' 目录下,里面包含空载的碰撞轨迹数据 '<机械臂型号>_nopayload.csv' 以及带载的碰撞轨迹数据 '<机械臂型号>_payload.csv'和碰撞阈值数据 '<机械臂型号>_collisionThreshold.csv ', 拷贝整个文件夹提供给研发同学, 拷贝数据之后记得将
collision_traj_temp
文件夹删除, 避免占用内存空间。
- 需要确认实际位置、速度、加速度数据不都为0(q、qd、qdd)
- 需要确认目标位置、速度、加速度数据不都为0(target_q、target_qd、target_qdd)
- 需要确认实际电流不都为0(current)
- 需要确认摩擦力矩不都是0(friction)
(2)碰撞阈值测试
- 工程运行后关闭机械臂电源,重新上电
- 机械臂静止状态下,手动碰撞机械臂,确保可以触发碰撞
- 跑满载满速的整臂老化测试,测试通过即可
4 清除底座阈值和设置已有阈值的方法
(1) 清除底座阈值

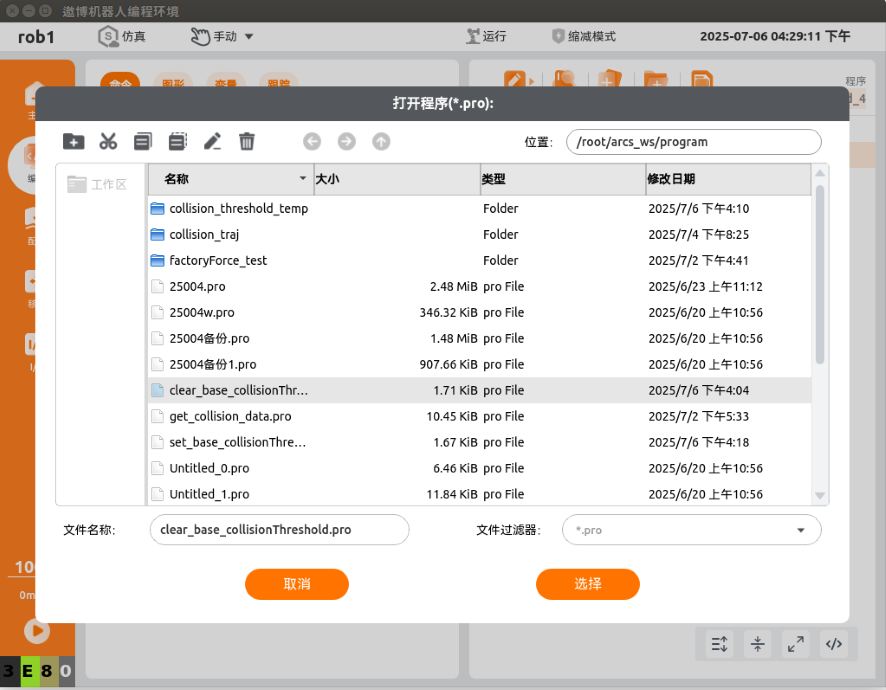

在工程里点击新建,打开
clear_base_collisionThreshold.pro
,点击运行运行结束后,给机械臂重新上下电进行更新,此时阈值会从aubo_desciption仓库获取
(2) 写入已有阈值到底座的方法

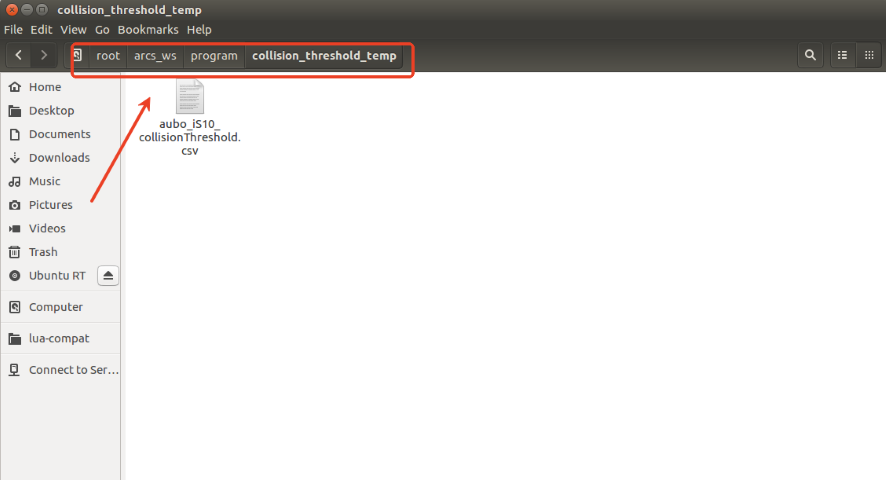

将阈值文件拷贝到
/root/arcs_ws/program/collision_threshold_temp/
目录下

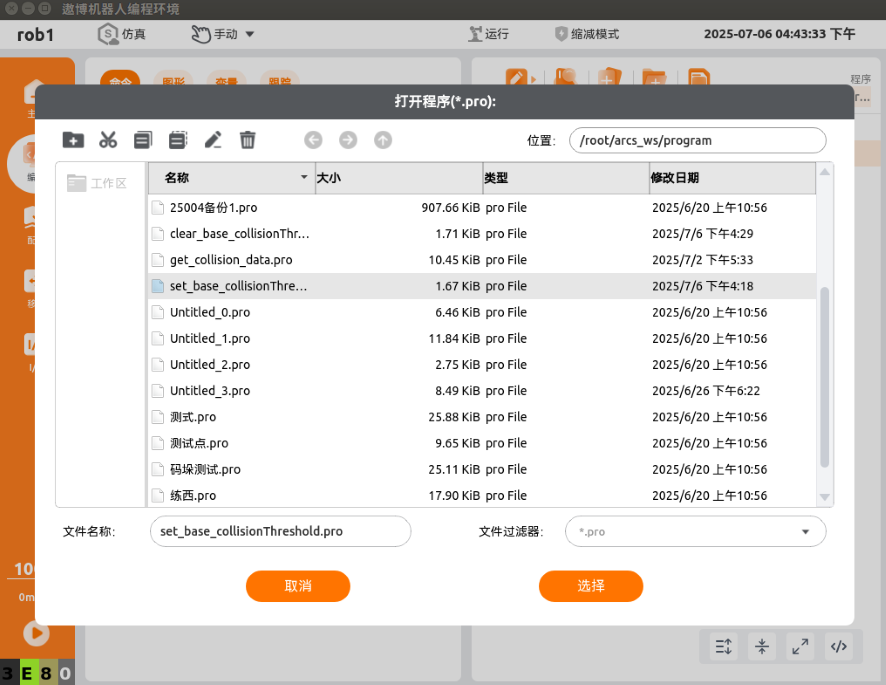

打开
set_base_collisionThreshold.pro
,点击运行运行结束后,给机械臂重新上下电进行更新
5 查看底座碰撞阈值方法
通过日志查看
选取最近一次的上电日志,在日志文件中搜索关键字
base_func.collision_threshold
,日志会打印一个包含18个元素的数组,代表关节1~6的1/6/10三个碰撞等级。在专家模式中查看
支持的版本: 0.31.1-beta34 / 0.32.0-alpha218 以上版本

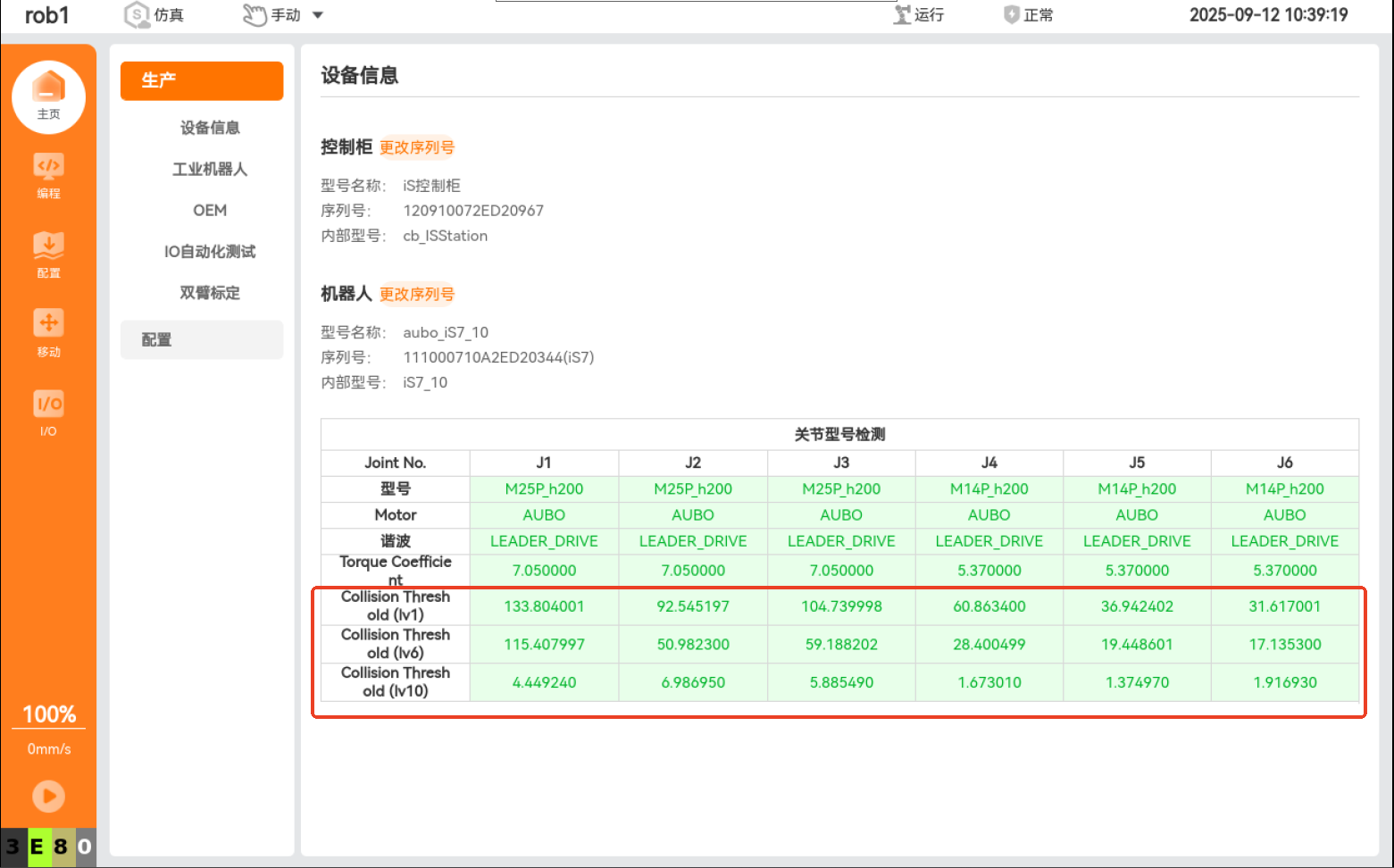

机械臂上电后,在专家模式的设备信息里查看
6 注意事项
1、由于不同轨迹文件执行路径和速度不同,请在测试时严格保证机器人周围不要存在物和人员,保证安全.
2、若运行工程中出现 轨迹文件为空 字样的弹窗,说明没有该臂型的轨迹文件,联系研发同事提供轨迹文件
3、若运行工程中出现 碰撞阈值计算失败 字样的弹窗,说明阈值计算失败
排查方法:
- 确保空载及带载的轨迹工程已经运行,可在/root/.arcs_test/collsision_traj_temp目录下查看
- 按照第三步方法检查数据是否有误,如果存在记录的数据全为0的情况,重新运行轨迹工程,若仍存在问题可联系研发同时介入
- 若以上两步均无问题,联系研发同事介入
7 碰撞力优化
适用场景:
- 对碰撞力灵敏度要求较高的场景
- 机械臂在实际使用过程中,频繁的误报碰撞,且无法通过降低碰撞等级改善
适用版本: 0.31.0-rc.58 / 0.31.1-beta.39 / 0.32.0-alpha.240 及以上版本
- 将碰撞力优化工程 全部拷贝至控制柜的
/root/arcs_ws/program
中 打开 arcs 软件并成功上电松刹车后 ,选择编程——打开——确认,找到

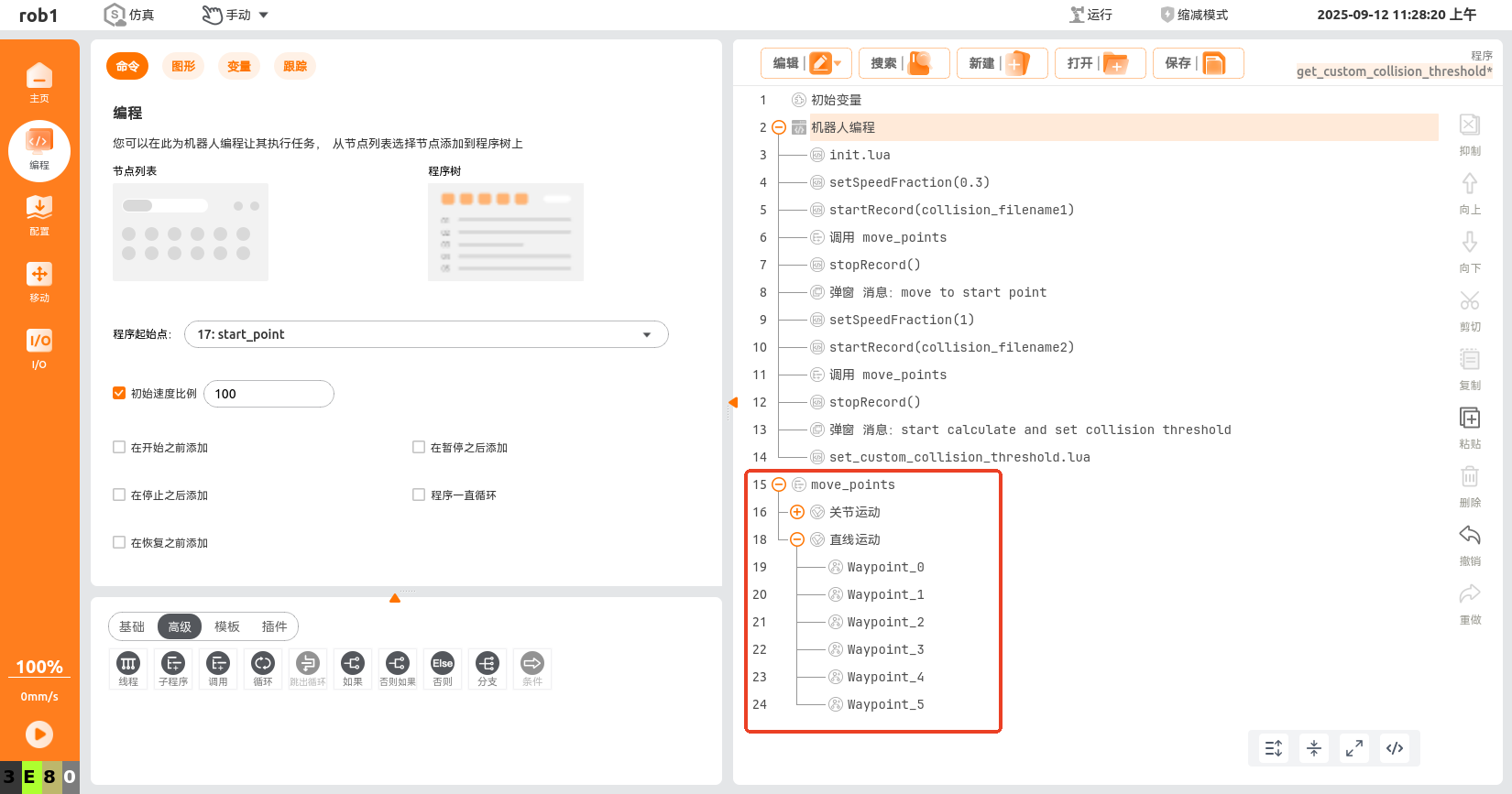

get_custom_collision_threshold.pro
工程文件,并打开在
move_points
子程序里添加路点,轨迹路点尽可能要涵盖整个实际工作中的所有路径点位,速度加速度设置为机械臂实际工作中的最大值,以确保碰撞力的准确性
- 运行工程前,关闭碰撞检测,路径: 【配置】> 【碰撞】
- 机械臂会以不同速度执行路点轨迹,测试时严格保证机器人周围不要存在物和人员
- 工程运行完毕后,对机械臂执行断电上电操作,再次上电后会自动更新碰撞力。
